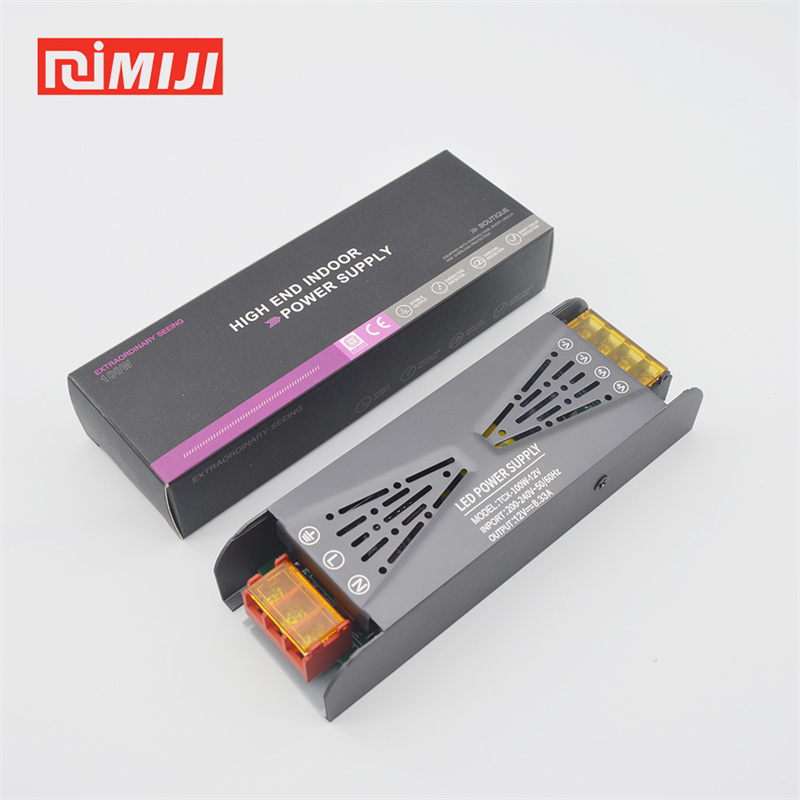

Fonte de alimentação flexível para fita LED de 12V 8.0A 100W
Recurso
◎ Tensão de entrada CA 200-240V, saída de tensão constante 12 Volts CC, 100 Watts Máx.

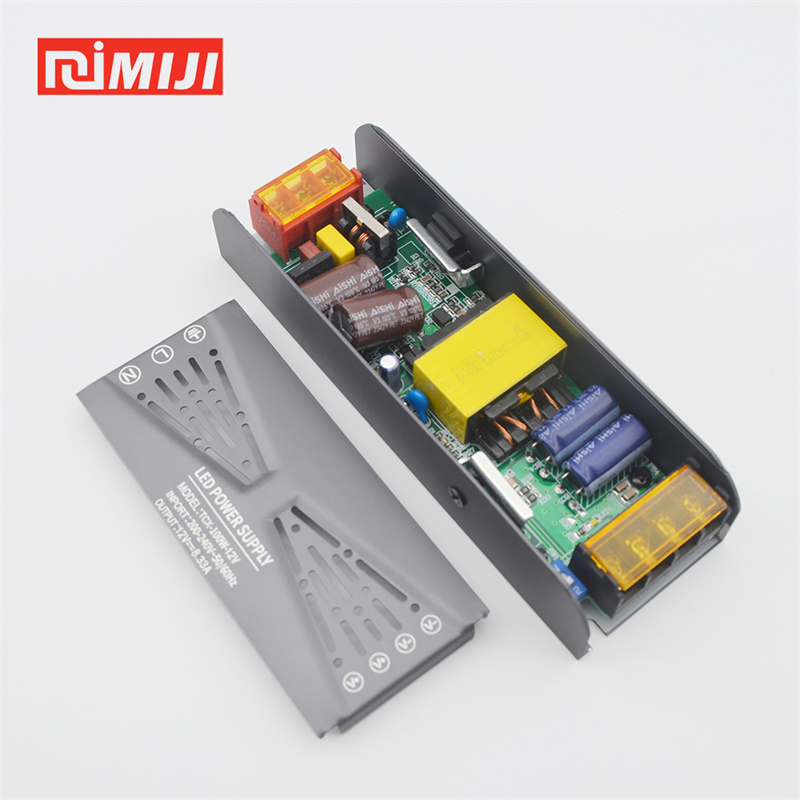

◎ A caixa de alumínio ultrafina com orifícios para dissipação de calor facilita a dissipação térmica e pode prolongar a vida útil da fonte de alimentação.
◎ Com apenas 28 mm de espessura, requer espaços mínimos para instalação e é fácil de esconder.
◎ Fonte de alimentação de 12 V com proteção integrada contra sobrecarga térmica, sobrecorrente, sobretensão e curto-circuito; Não possui ventoinha no chassi, portanto funciona silenciosamente.
◎ O driver de LED de 100 watts (12V/24V) pode ser instalado em local ventilado e seco ou pendurado na parede. Adequado para fitas de LED COB, luminárias de armário, luminárias de jardim, fitas de neon, etc.
especificação
| Modelo | TCX-100W 12V | TCX-100W 24V | |
| SAÍDA | tensão CC | 12V | 24V |
| Corrente nominal | 8.3A | 4.16A | |
| Gama Cuttent | 0-8,3A | 0-4,16A | |
| Potência de saída nominal | 100W | 100W | |
| Ondulações e ruído | ≤200mVp-p | ≤300mVp-p | |
| Faixa de corrente de saída | 11,5-12,5V | 23-25V | |
| Precisão da regulação da tensão de saída | ±0,5% | ±0,5% | |
| Taxa de ajuste linear | ±0,5% | ±0,5% | |
| Taxa de ajuste de carga | ±0,5% | ±0,5% | |
| O horário de inicialização | ≤2s/230VAC | ||
| ENTRADA | Mantenha o tempo | 10 ms/230 VCA | |
| Faixa de tensão | 176-264 VCA | ||
| Faixa de frequência | 50Hz | ||
| Fator de potência | FP≥0,6/230 VCA | ||
| Eficiência | ≥89% | ≥91% | |
| Corrente alternada | 3,4 A/230 VCA | ||
| Corrente de surto | 50A/230VCA | ||
| Corrente de fuga | |||
| PROTEÇÃO | Sobrecarga | 110%-140%: potência nominal de entrada entre 110% e 140% da potência total. | |
| Modo de proteção: Modo de recuperação automática. O sistema se recupera automaticamente quando as condições de carga anormais são removidas. | |||
| curto-circuito | Modo de proteção: Modo de recuperação automática. O sistema se recupera automaticamente quando as condições de carga anormais são removidas. | ||
| Sobretensão | Modo de proteção: modo de autorrecuperação, recuperação automática quando a sobretensão é removida. | ||
| Temperatura excessiva | Modo de proteção: modo de autorrecuperação, recupera automaticamente quando a temperatura cai. | ||
| MEIO AMBIENTE | temperatura de trabalho | -35~+50°C | |
| umidade de trabalho | 20-90% UR | ||
| temperatura de armazenamento; umidade | -30~+85°C; 10~95% UR | ||
| coeficiente de temperatura | ±0,1%/°C (0-35°C) | ||
| resistência à vibração | 10-500Hz, 3G 10min. / 1 ciclo, 60 min. cada eixo | ||
| SEGURANÇA E EMC | normas de segurança | EN60950, GB4943.1 -2011 | |
| tensão suportável | l/PO/P:1,5KVAC l/P-FG:1,5KVAC O/P-FG:0,5KVAC | ||
| impedância de isolamento | l/PO/P, l/P-FG, 0/P-FG: 100M Ohms / 500VDC / 25°C / 70% UR | ||
| EMC | -- | ||
| outro | grau de proteção | IP20 | |
| MTBF | ≥30khora 25℃ | ||
| tamanho da fonte de alimentação | C144*L48*A28mm | ||
| peso da fonte de alimentação | 225g | ||
| OBSERVAÇÃO | 1. Salvo indicação em contrário, todas as especificações são medidas com uma entrada de 230 VCA, corte negativo nominal e temperatura ambiente de 25 °C. | ||
| 2. Método de medição de ondulação e ruído: a extremidade medida é conectada em paralelo com um capacitor de 0,1uF + 10uF, o osciloscópio é configurado para uma largura de banda de 20MHz e a sonda é testada com o capacitor removido e em plena carga a 25°C. | |||
| 3. Precisão: inclui erro de ajuste, taxa de ajuste linear e taxa de ajuste de carga. | |||
| 4. A potência de saída é reduzida quando a tensão de entrada é inferior a 200 VCA. | |||
Design do cliente OEM
01020304
Lista de modelos
Os produtos TCX são da série de alta qualidade, testados a 100% com carga total e em condições de envelhecimento acelerado. Embalagem em caixa colorida.
Nossa fábrica oferece personalização OEM, permitindo-nos adaptar diversos modelos e parâmetros para atender às suas necessidades específicas. Entre em contato conosco para obter mais informações e soluções personalizadas.
| Modelo | Queda de energia | Tensão de entrada | Tensão de saída | Corrente de saída | Eficiência | IP | Tamanho (mm) | Pacote |
| TCX-60W 12V/24V | 60W | 200-240V CA | 12V/24V | 5,0A/ 2,5A | 93% | IP20 | 115*48*28 | 100 |
| TCX-100W 12V/24V | 100W | 200-240V CA | 12V/24V | 8,3A/ 4,1A | 93% | IP20 | 144*48*28 | 90 |
| TCX-200W 12V/24V | 200W | 200-240V CA | 12V/24V | 16,7A/ 8,33A | 92% | IP20 | 184*48*28 | 90 |
| TCX-300W 12V/24V | 300W | 200-240V CA | 12V/24V | 25,0A/ 12,5A | 92% | IP20 | 191*58*30 | 60 |
| TCX-400W 12V/24V | 400W | 200-240V CA | 12V/24V | 33,3A/ 16,7A | 92% | IP20 | 225*58*30 | 60 |
aplicativo
A fonte de alimentação interna de 12V 8.3A 100W foi projetada especificamente para fornecer energia consistente e eficiente para diversas aplicações de iluminação LED. Seu design garante integração perfeita em diversos ambientes internos, tornando-a uma escolha confiável tanto para projetos residenciais quanto comerciais. Com a série TCX de carga total, o instalador não precisa se preocupar com a potência da fonte de alimentação, pois suporta até 100W em plena carga, podendo alimentar fitas de LED de até 100W.
Principais aplicações:
Iluminação de fita LED: Esta fonte de alimentação é ideal para energizar fitas de LED, proporcionando iluminação uniforme para tarefas como iluminação sob armários, realçando detalhes arquitetônicos e aprimorando o ambiente em espaços residenciais.
Luminárias de embutir e spots de LED: Alimenta com eficiência luminárias de embutir e spots de LED, comumente usados em cozinhas, corredores e áreas de trabalho, para fornecer iluminação focada e eficiente.
Sinalização e displays de LED: A fonte de alimentação suporta letreiros e displays publicitários de LED, garantindo uma iluminação brilhante e consistente que chama a atenção em ambientes de varejo e exposições.
Instalações de Iluminação Decorativa: É adequado para diversas configurações de iluminação decorativa, incluindo painéis de LED e luzes de néon flexíveis, contribuindo para designs de interiores dinâmicos e visualmente atraentes.
Em resumo, a fonte de alimentação interna de 12V 8.3A 100W serve como um componente versátil e confiável para uma ampla gama de aplicações de iluminação LED, garantindo desempenho ideal e longevidade dos sistemas de iluminação em diversos ambientes internos.
