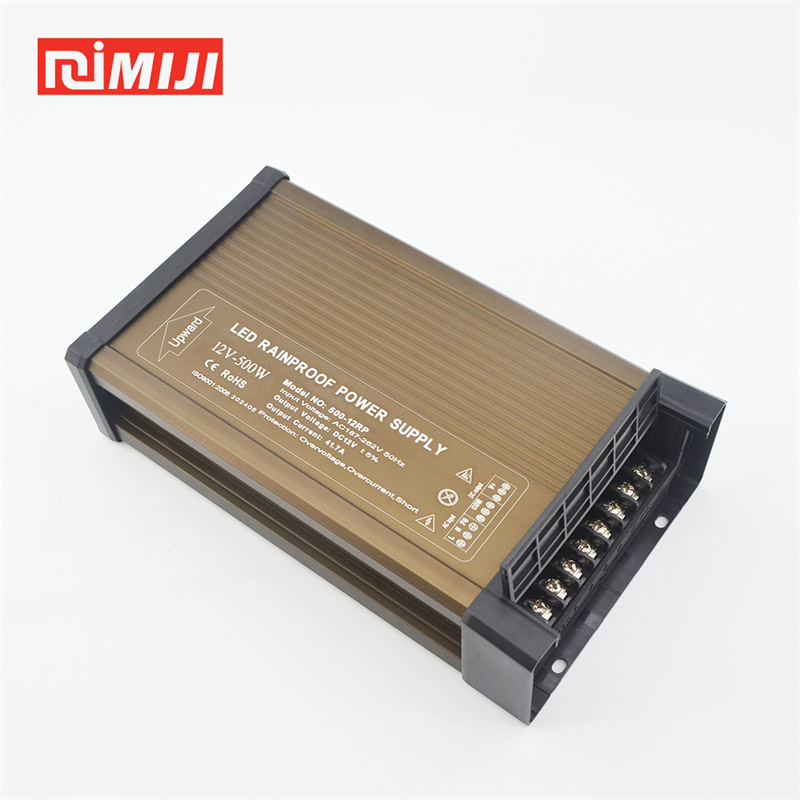

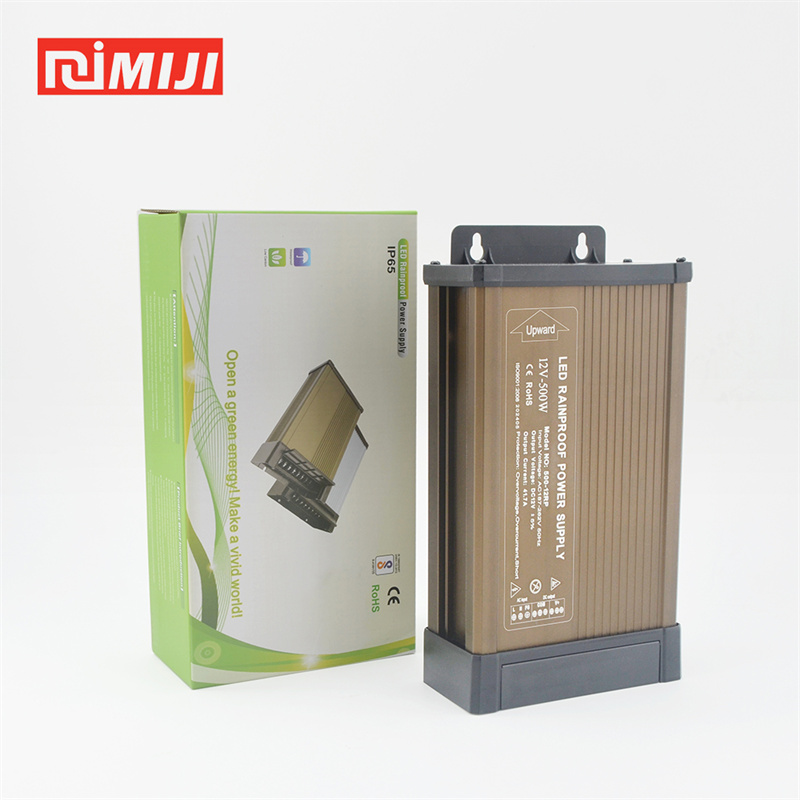

Alimentation haute capacité 12 V 41,7 A - 500 W étanche à la pluie pour ponts et signalisation
Fonctionnalité
◎ Puissance de sortie massive de 500 W (41,7 A) : Offre des réserves de puissance substantielles, spécialement conçues pour les installations LED à grande échelle comme l'éclairage de ponts et la signalétique monumentale.
◎ Construction robuste et étanche à la pluie : Conçu avec un boîtier durable et résistant aux intempéries pour résister de manière fiable aux conditions extérieures courantes dans les projets d'infrastructure.
◎ Capacité de connexion parallèle : Conçu pour un câblage parallèle facile, permettant à plusieurs unités de combiner la puissance de manière transparente pour des projets dépassant 500 W ou même 1000 W.
◎ Alimente des charges LED exigeantes : Capable de piloter des types de LED à haute consommation tels que les super modules, les lampes à pixels, les tubes numériques et les longues bandes LED.
◎ Solution haute puissance personnalisable : Proposée par un fabricant spécialisé avec des options pour des besoins de puissance spécifiques (par exemple, 500 W, 550 W, 580 W) pour répondre aux exigences du projet.
spécification
| Modèle | MJ-500W 12V | MJ-500W 24V | |
| SORTIR | Tension continue | 12V | 24V |
| Courant nominal | 41,7A | 20,8A | |
| Gamme Cuttent | 0-41,7A | 0-20,8 A | |
| Puissance de sortie nominale | 500 W | 500 W | |
| Ondulations et bruit | ≤200 mVc-c | ≤300 mVc-c | |
| Plage de courant de sortie | 11,5-12,5 V | 23-25V | |
| Précision de la régulation de la tension de sortie | ±0,5% | ±0,5% | |
| Taux d'ajustement linéaire | ±0,5% | ±0,5% | |
| taux de réglage de la charge | ±0,5% | ±0,5% | |
| Le temps de démarrage | ≤2s/230 VCA | ||
| SAISIR | Gardez le rythme | 10 ms/230 V CA | |
| Plage de tension | 176-264 V CA | ||
| Gamme de fréquences | 50 Hz | ||
| Facteur de puissance | PF ≥ 0,6/230 V CA | ||
| Efficacité | ≥89% | ≥91% | |
| Courant alternatif | 3,4 A/230 V CA | ||
| Courant de surtension | 50 A/230 V CA | ||
| Courant de fuite | |||
| PROTECTION | Surcharge | 110 %-140 % : puissance nominale de 110 % à 140 % de la puissance totale absorbée | |
| Mode de protection : Mode de récupération automatique. Le système se rétablit automatiquement en cas de surcharge anormale. | |||
| Court-circuit | Mode de protection : Mode de récupération automatique. Le système se rétablit automatiquement en cas de surcharge anormale. | ||
| Surtension | Mode de protection : mode d’auto-réparation, rétablissement automatique lorsque la surtension est supprimée | ||
| Surchauffe | Mode de protection : mode d'auto-réparation, se rétablit automatiquement lorsque la température baisse. | ||
| ENVIRONNEMENT | température de fonctionnement | -35 à +50 °C | |
| humidité de travail | 20-90 % HR | ||
| température de stockage ; humidité | -30 à +85 °C ; 10 à 95 % HR | ||
| coefficient de température | ±0,1%/°C (0-35°C) | ||
| résistance aux vibrations | 10-500 Hz, 3G, 10 min/cycle, 60 min par axe | ||
| SÉCURITÉ ET CEM | normes de sécurité | EN60950, GB4943.1 -2011 | |
| tension de tenue | l/PO/P : 1,5 kV CA l/P-FG : 1,5 kV CA O/P-FG : 0,5 kV CA | ||
| impédance d'isolation | l/PO/P, l/P-FG, 0/P-FG : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| CEM | -- | ||
| autre | niveau de protection | IP62 | |
| MTBF | ≥30 km/h 25 °C | ||
| taille de l'alimentation | L205*l120*H56mm | ||
| poids de l'alimentation | 550 g | ||
| NOTE | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une tension d'entrée de 230 V CA, polarité négative décalée, et une température ambiante de 25 °C. | ||
| 2. Méthode de mesure de l'ondulation et du bruit : l'extrémité mesurée est connectée en parallèle à un condensateur de 0,1 µF + 10 µF, l'oscilloscope est réglé sur une bande passante de 20 MHz et la sonde est testée sans condensateur et à pleine charge à 25 °C. | |||
| 3. Précision : comprend l'erreur de réglage, le taux de réglage linéaire et le taux de réglage de la charge. | |||
| 4. La puissance de sortie est réduite lorsque la tension d'entrée est inférieure à 200 V CA. | |||
Prudence
● Le produit DOIT être installé verticalement et les bornes de câblage vers le bas.
● Pour la dissipation de la chaleur, une distance de 10 cm des 4 côtés (haut/bas/droite/gauche) et de 5 cm du côté du trou de ventilation doit être maintenue.

Conception pour le client OEM
010203
Liste des modèles
Notre usine propose des services de personnalisation OEM, nous permettant d'adapter différents modèles et paramètres à vos besoins spécifiques. N'hésitez pas à nous contacter pour plus d'informations et des solutions personnalisées.
| Modèle | Panne de courant | Tension d'entrée | Tension de sortie | Courant de sortie | Efficacité | IP | Taille (mm) | Emballer |
| MJ-60W 12V | 60W | 200-240 V CA | 12V | 5.0A | 93% | IP62 | 130*76*42 | 100 |

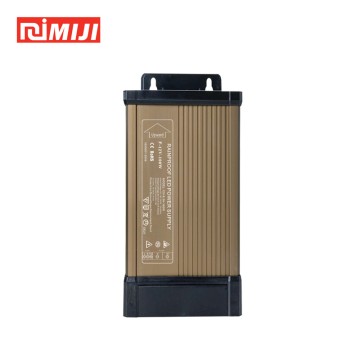

| MJ-100W 12V | 100 W | 200-240 V CA | 12V | 8.3A | 93% | IP62 | 148*76*42 | 100 |
| MJ-150W 12V | 150 W | 200-240 V CA | 12V | 12,5 A | 93% | IP62 | 148*76*42 | 100 |
| MJ-200W 12V | 200 W | 200-240 V CA | 12V | 16,7A | 92% | IP62 | 195*76*42 | 80 |
| MJ-300W 12V | 300 W | 200-240 V CA | 12V | 25,0A | 92% | IP62 | 182*100*50 | 50 |
| MJ-400W 12V F | 400 W | 200-240 V CA | 12V | 33,3A | 80% | IP62 | 182*120*56 | 40 |
| MJ-400W 12V C | 400 W | 200-240 V CA | 12V | 33,3A | 92% | IP62 | 182*120*56 | 40 |
| MJ-400W 12V A | 400 W | 200-240 V CA | 12V | 33,3A | 92% | IP62 | 205*120*56 | 30 |
| MJ-500W 12V | 500 W | 200-240 V CA | 12V | 41,7A | 90% | IP62 | 205*120*56 | 30 |
| MJ-600W 12V | 600 W | 200-240 V CA | 12V | 50,0A | 90% | IP62 | 205*120*56 | 30 |
| MJ-700W 12V | 700 W | 200-240 V CA | 12V | 58,3A | 90% | IP62 | 220*120*56 | 30 |
| MJ-1000W 12V | 1000W | 200-240 V CA | 12V | 83.3A | 90% | IP62 | 220*120*56 | 30 |
| MJ-400W 24V | 400 W | 200-240 V CA | 24V | 16,7A | 93% | IP62 | 182*120*56 | 40 |
| MJ-700W 24V | 700 W | 200-240 V CA | 24V | 29.1A | 91% | IP62 | 220*120*56 | 30 |
| MJ-200W 5V | 200 W | 200-240 V CA | 5V | 40,0A | 92% | IP62 | 182*120*56 | 40 |
| MJ-300W 5V | 300 W | 200-240 V CA | 5V | 60,0A | 92% | IP62 | 182*120*56 | 40 |
| MJ-350W 5V | 350 W | 200-240 V CA | 5V | 70,0A | 90% | IP62 | 205*120*56 | 30 |
| MJ-400W 5V | 400 W | 200-240 V CA | 5V | 80,0A | 90% | IP62 | 205*120*56 | 30 |
| MJ-500W 5V | 500 W | 200-240 V CA | 5V | 100,0 A | 89% | IP62 | 220*120*56 | 30 |
application
Cette alimentation haute capacité de 500 W est la solution idéale pour les projets d'éclairage extérieur LED de grande envergure et à forte consommation, pour lesquels les unités standard sont insuffisantes. Sa capacité de sortie massive de 41,7 A est spécialement conçue pour :
Signalétique et image de marque monumentales : Des lettres-boîtiers surdimensionnées et dynamiques, d'énormes logos lumineux ou de vastes caissons lumineux nécessitant des centaines de watts pour une visibilité percutante.
Éclairage des ponts et des infrastructures : Idéal pour les installations longues et continues telles que l'éclairage des tubes de glissières de sécurité de ponts, l'éclairage des passages souterrains ou la mise en valeur d'éléments architecturaux importants sur de grandes structures.
Éclairage architectural étendu : Alimenter de longues lignes de rubans LED à haut rendement, des réseaux complexes de sources ponctuelles ou l'éclairage de façades extérieures de bâtiments à plusieurs étages nécessitant une alimentation électrique centralisée importante.
Systèmes LED à haute consommation : Parfaitement adapté aux projets utilisant des composants énergivores comme les modules super LED, les éclairages à pixels haute densité ou de nombreux tubes numériques.
Mégaprojets évolutifs (>1000W) : Grâce à sa capacité de connexion en parallèle, plusieurs unités peuvent être combinées sans problème pour répondre aux besoins énergétiques extraordinaires des plus grands spectacles d'éclairage ou de publicité.
Fabriqué par l'un des rares fabricants spécialisés dans cette catégorie d'éclairage haute puissance résistant à la pluie, ce produit fournit la base énergétique fiable et à courant élevé nécessaire pour concrétiser les concepts d'éclairage extérieur à grande échelle les plus ambitieux et visuellement époustouflants.
