Alimentation économique 150 W ultra-mince - 12 V 12,5 A pour caisson lumineux LED
Fonctionnalité
◎ Ultra-mince et économique : Conçu spécifiquement pour les caissons lumineux fins, offrant une efficacité élevée à un prix compétitif.
◎ Fonctionnement stable et silencieux : Fournit une alimentation à faible ondulation/bruit grâce à un filtre EMI intégré ; le boîtier en aluminium sans ventilateur assure un fonctionnement silencieux.
◎ Fiabilité assurée : Chaque unité subit un test de rodage à pleine charge à 100 % et est assortie d'une garantie de 24 mois.
◎ Protections complètes : Comprend une protection intégrée contre les surtensions (OVP), les surcharges (OLP) et les courts-circuits (SCP).
◎ Entrée et sortie polyvalentes : accepte une large entrée (compatible 110 V/220 V) avec une tension de sortie généralement réglable de +/-10 % (12 V/12,5 A ou 24 V/6,25 A).
spécification
| Modèle | DX-150W 12V | DX-150W 24V | |
| SORTIR | Tension continue | 12V | 24V |
| Courant nominal | 12,5 A | 6,25 A | |
| Gamme Cuttent | 0-12,5 A | 0-6,25 A | |
| Puissance de sortie nominale | 150 W | 150 W | |
| Ondulations et bruit | ≤200 mVc-c | ≤300 mVc-c | |
| Plage de courant de sortie | 11,5-12,5 V | 23-25V | |
| Précision de la régulation de la tension de sortie | ±0,5% | ±0,5% | |
| Taux d'ajustement linéaire | ±0,5% | ±0,5% | |
| taux de réglage de la charge | ±0,5% | ±0,5% | |
| Le temps de démarrage | ≤2s/230 VCA | ||
| SAISIR | Gardez le rythme | 10 ms/230 V CA | |
| Plage de tension | 176-264 V CA | ||
| Gamme de fréquences | 50 Hz | ||
| Facteur de puissance | PF ≥ 0,6/230 V CA | ||
| Efficacité | ≥89% | ≥91% | |
| Courant alternatif | 3,4 A/230 V CA | ||
| Courant de surtension | 50 A/230 V CA | ||
| Courant de fuite | |||
| PROTECTION | Surcharge | 110 %-140 % : puissance nominale de 110 % à 140 % de la puissance totale absorbée | |
| Mode de protection : Mode de récupération automatique. Le système se rétablit automatiquement en cas de surcharge anormale. | |||
| Court-circuit | Mode de protection : Mode de récupération automatique. Le système se rétablit automatiquement en cas de surcharge anormale. | ||
| Surtension | Mode de protection : mode d’auto-réparation, rétablissement automatique lorsque la surtension est supprimée | ||
| Surchauffe | Mode de protection : mode d'auto-réparation, se rétablit automatiquement lorsque la température baisse. | ||
| ENVIRONNEMENT | température de fonctionnement | -35 à +50 °C | |
| humidité de travail | 20-90 % HR | ||
| température de stockage ; humidité | -30 à +85 °C ; 10 à 95 % HR | ||
| coefficient de température | ±0,1%/°C (0-35°C) | ||
| résistance aux vibrations | 10-500 Hz, 3G, 10 min/cycle, 60 min par axe | ||
| SÉCURITÉ ET CEM | normes de sécurité | EN60950, GB4943.1 -2011 | |
| tension de tenue | l/PO/P : 1,5 kV CA l/P-FG : 1,5 kV CA O/P-FG : 0,5 kV CA | ||
| impédance d'isolation | l/PO/P, l/P-FG, 0/P-FG : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| CEM | -- | ||
| autre | niveau de protection | IP20 | |
| MTBF | ≥30 km/h 25 °C | ||
| taille de l'alimentation | L234*l53*H21mm | ||
| poids de l'alimentation | 288 g | ||
| NOTE | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une tension d'entrée de 230 V CA, polarité négative décalée, et une température ambiante de 25 °C. | ||
| 2. Méthode de mesure de l'ondulation et du bruit : l'extrémité mesurée est connectée en parallèle à un condensateur de 0,1 µF + 10 µF, l'oscilloscope est réglé sur une bande passante de 20 MHz et la sonde est testée sans condensateur et à pleine charge à 25 °C. | |||
| 3. Précision : comprend l'erreur de réglage, le taux de réglage linéaire et le taux de réglage de la charge. | |||
| 4. La puissance de sortie est réduite lorsque la tension d'entrée est inférieure à 200 V CA. | |||
Conception pour le client OEM
0102030405
Liste des modèles
Gamme de boîtiers d'éclairage DX. Notre usine propose un service de personnalisation OEM, nous permettant d'adapter différents modèles et paramètres à vos besoins spécifiques. N'hésitez pas à nous contacter pour plus d'informations et des solutions personnalisées.
| Modèle | Panne de courant | Tension d'entrée | Tension de sortie | Courant de sortie | Efficacité | IP | Taille (mm) | Emballer |

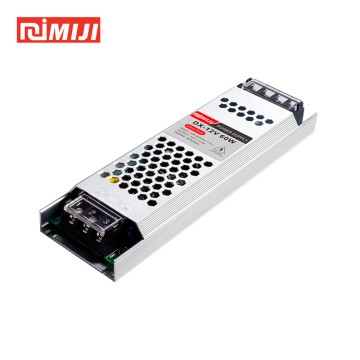

| DX-60W 12V/24V | 60W | 200-240 V CA | 12V/24V | 5,0 A / 2,5 A | 89% | IP20 | 148*53*21 | 85 |

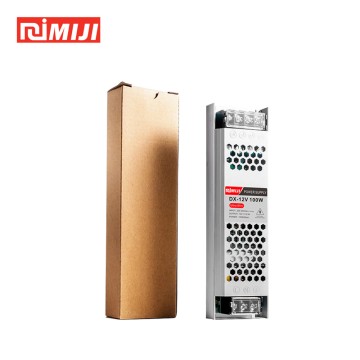

| DX-100W 12V/24V | 100 W | 200-240 V CA | 12V/24V | 8,3 A / 4,1 A | 89% | IP20 | 172*53*21 | 85 |
| DX-150W 12V/24V | 150 W | 200-240 V CA | 12V/24V | 12,5 A / 6,25 A | 89% | IP20 | 234*53*18 | 78 |

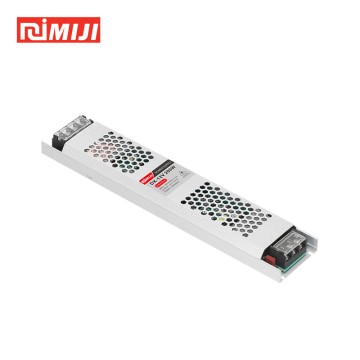

| DX-200W 12V/24V | 200 W | 200-240 V CA | 12V/24V | 16,7 A / 8,33 A | 89% | IP20 | 313*53*21 | 60 |
| DX-300W 12V/24V | 300 W | 200-240 V CA | 12V/24V | 25,0 A / 12,5 A | 85% | IP20 | 313*53*21 | 60 |
| DX-400W 12V/24V | 400 W | 200-240 V CA | 12V/24V | 33,3 A / 16,7 A | 85% | IP20 | 313*53*21 | 60 |
| Ventilateur DX-300W 12V/24V | 300 W | 200-240 V CA | 12V/24V | 25,0 A / 12,5 A | 88% | IP20 | 313*53*21 | 60 |
| Ventilateur DX-400W 12V/24V | 400 W | 200-240 V CA | 12V/24V | 33,3 A / 16,7 A | 84% | IP20 | 313*53*21 | 60 |
| DX-400W 12V /24V 2 VENTILATEURS | 400 W | 200-240 V CA | 12V/24V | 33,3 A / 16,7 A | 86% | IP20 | 373*53*21 | 45 |
application
Grâce à son format ultra-plat, cette alimentation économique de 150 W est particulièrement adaptée aux installations intérieures où l'espace est limité. Elle est principalement utilisée pour alimenter :
Caissons lumineux LED : Spécialement conçu pour s'adapter aux cadres étroits des caissons lumineux en tissu (carton), des caissons lumineux en acrylique et autres présentoirs lumineux publicitaires ou décoratifs minces.
Barres et bandes lumineuses LED : Idéal pour alimenter des bandes LED ou des barres rigides de 12 V ou 24 V utilisées dans l'éclairage indirect, l'éclairage sous les meubles, l'éclairage d'étagères ou les applications d'accentuation où l'alimentation doit être dissimulée.
Signalétique intérieure : Convient à certains types d'enseignes ou d'affichages intérieurs discrets.
Sélectionnez Sécurité/Contrôle industriel : Peut être utilisé dans des configurations de sécurité ou de contrôle industriel spécifiques où une source d'alimentation compacte et discrète de 12 V ou 24 V est requise à l'intérieur d'un boîtier.
Son fonctionnement silencieux et sans ventilateur, ainsi que ses performances optimales, en font un choix idéal pour les applications intérieures, garantissant un éclairage lumineux et homogène sans matériel encombrant. Disponible en versions 12 V et 24 V, il s'adapte aux différents besoins des systèmes LED.
