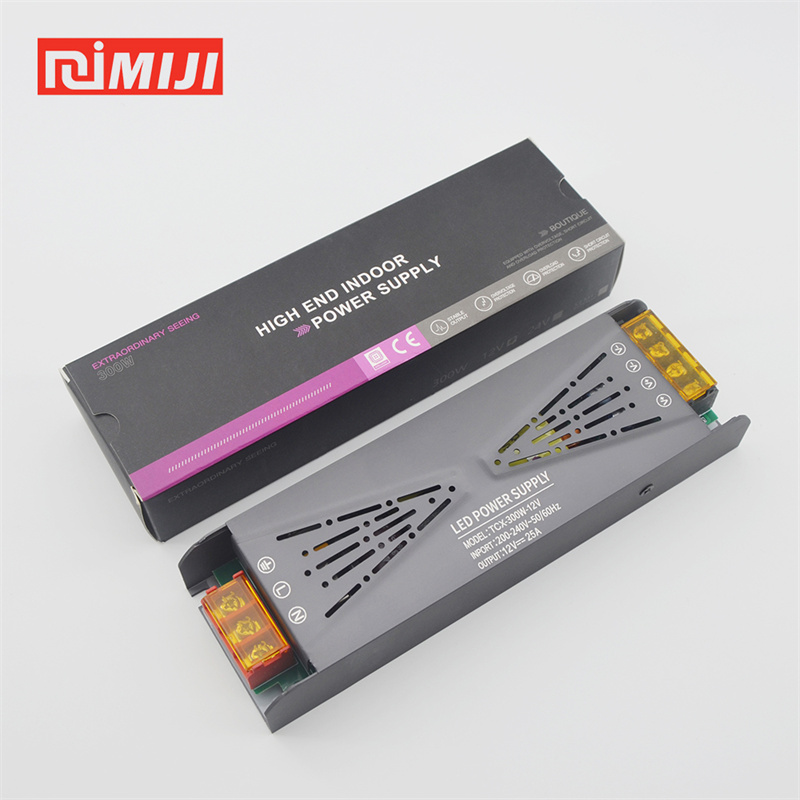

Alimentation LED silencieuse haut de gamme 300 W pour bande lumineuse (options 12 V/24 V)
Fonctionnalité
◎ Entrée/Sortie : Entrée 200-240 V CA clairement indiquée, options de sortie 12 V/24 V CC.
◎ Application : Mentionne explicitement les bandes lumineuses LED.
◎ Boîtier et refroidissement : coque en aluminium, excellente dissipation de la chaleur, conception sans ventilateur.
◎ Avantage : Fonctionnement silencieux, idéal pour les endroits calmes.

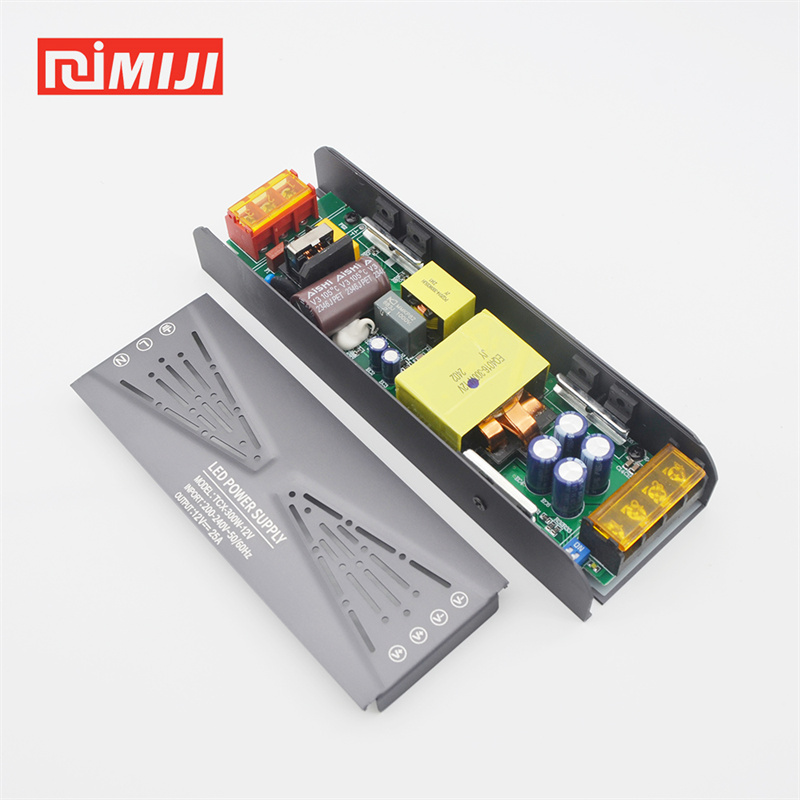

◎ Qualité PCB : PCB double face, revêtement conforme.
◎ Protection : Résistance à l'humidité, à la poussière, aux insectes et au brouillard salin.
◎ Crédibilité de l'entreprise : Statut de pionnier, exportateur mondial, certifié CE et BIS.
◎ Fiabilité : Nouveaux composants, taux de défaillance
◎ Services : marquage OEM, emballage personnalisé.
spécification
| Modèle | TCX-300W 12V | TCX-300W 24V | |
| SORTIR | tension continue | 12 V | 24 V |
| Courant nominal | 25A | 12,5 A | |
| Gamme Cuttent | 0-25A | 0-12,5 A | |
| Puissance de sortie nominale | 300 W | 300 W | |
| Ondulations et bruit | ≤ 200 mVp-p | ≤ 300 mVp-p | |
| Plage de courant de sortie | 11,5-12,5 V | 23-25 V | |
| Précision de la régulation de la tension de sortie | ±0,5% | ±0,5% | |
| Taux de réglage de la pente | ±0,5% | ±0,5% | |
| Taux d'ajustement de la charge | ±0,5% | ±0,5% | |
| Le temps de démarrage | ≤2s/230VAC | ||
| SAISIR | Gardez le temps | 10 ms/230 VCA | |
| Plage de tension | 176-264 VCA | ||
| Gamme de fréquences | 50 Hz | ||
| Facteur de puissance | PF≥0,6/230 VCA | ||
| Efficacité | ≥ 89% | ≥ 91% | |
| Courant alternatif | 3,4 A/230 VCA | ||
| Courant de surtension | 50A/230VAC | ||
| Courant de fuite | |||
| PROTECTION | Surcharge | 110 %-140 % : évalué à 110 %-140 % de la puissance totale d'entrée | |
| mode de protection : mode de récupération automatique. le système récupère automatiquement lorsque les conditions de charge anormales sont supprimées | |||
| Court-circuit | mode de protection : mode de récupération automatique. le système récupère automatiquement lorsque les conditions de charge anormales sont supprimées | ||
| Surtension | mode de protection : mode d'auto-récupération, récupération automatique lorsque la surtension est supprimée | ||
| Surchauffe | mode de protection : mode d'auto-récupération, récupération automatique lorsque la température baisse | ||
| ENVIRONNEMENT | température de fonctionnement | -35~+50°C | |
| humidité de travail | 20 à 90 % HR | ||
| température de stockage;humidité | -30~+85°C； 10~95% HR | ||
| coefficient de température | ±0,1%/°C(0-35°C) | ||
| résistance aux vibrations | 10-500 Hz, 3G 10 min. / 1 cycle, 60 min. chaque axe | ||
| SÉCURITÉ ET CEM | normes de sécurité | EN60950 , GB4943.1 -2011 | |
| tension de tenue | l/PO/P : 1,5 KVAC l/P-FG : 1,5 KVAC O/P-FG : 0,5 KVAC | ||
| impédance d'isolement | l/PO/P, l/P-FG, 0/P-FG : 100 M Ohms / 500 V CC / 25 °C / 70 % HR | ||
| CEM | -- | ||
| autre | degré de protection | IP20 | |
| MTBF | ≥ 30 kheures 25 ℃ | ||
| taille de l'alimentation | L191*L58*H30mm | ||
| poids de l'alimentation | 315 g | ||
| NOTE | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 230 VCA, coupure négative articulée et température ambiante de 25 °C | ||
| 2. Méthode de mesure de l'ondulation et du bruit : l'extrémité mesurée est connectée en parallèle avec un condensateur de 0,1 uF + 10 uF, l'oscilloscope est réglé sur une bande passante de 20 MHz et la sonde est testée avec le capuchon retiré et à pleine charge à 25 °C | |||
| 3. Précision : comprend l'erreur de réglage, le taux de réglage linéaire et le taux de réglage de la charge. | |||
| 4. La puissance de sortie est réduite lorsque la tension d'entrée est inférieure à 200 VCA. | |||
Conception client OEM
01020304
Liste des modèles
Les batteries TCX sont des batteries haut de gamme, testées à 100 % en charge et soumises à des tests de vieillissement. Emballage en boîte colorée.
Notre usine propose la personnalisation OEM, nous permettant d'adapter différents modèles et paramètres à vos besoins spécifiques. N'hésitez pas à nous contacter pour plus d'informations et des solutions personnalisées.
| Modèle | Coupure de courant | Tension d'entrée | Tension de sortie | Courant de sortie | Efficacité | propriété intellectuelle | Taille (mm) | Emballer |
| TCX-60W 12V / 24V | 60 W | 200-240 V CA | 12V/24V | 5,0 A/ 2,5 A | 93% | IP20 | 115*48*28 | 100 |
| TCX-100W 12V / 24V | 100 W | 200-240 V CA | 12V/24V | 8,3 A/ 4,1 A | 93% | IP20 | 144*48*28 | 90 |
| TCX-200W 12V / 24V | 200 W | 200-240 V CA | 12V/24V | 16,7 A/8,33 A | 92% | IP20 | 184*48*28 | 90 |
| TCX-300W 12V / 24V | 300 W | 200-240 V CA | 12V/24V | 25,0 A/12,5 A | 92% | IP20 | 191*58*30 | 60 |
| TCX-400W 12V / 24V | 400 W | 200-240 V CA | 12V/24V | 33,3 A/16,7 A | 92% | IP20 | 225*58*30 | 60 |
application
Ce TCX Alimentation LED silencieuse haut de gamme 300 W C'est le choix idéal pour alimenter une large gamme de systèmes d'éclairage LED intérieurs, notamment lorsque le silence est primordial. Sa puissance élevée et sa conception sans ventilateur en font un choix idéal pour des applications telles que :
1. Éclairage à bande LED étendu : Idéal pour les bandes lumineuses LED longues et continues, couramment utilisées dans :
● Corniche architecturale : Offre une lumière ambiante homogène dans les salons, les chambres, les hôtels et les espaces commerciaux haut de gamme. 300 W capacité (12 V à 25 A ou 24 V à 12,5 A) peut alimenter des longueurs importantes sans alimentations multiples.
● Éclairage sous les armoires et éclairage de travail : Offre un éclairage lumineux et sans scintillement dans les cuisines, les ateliers et les bureaux sans aucun bruit de ventilateur gênant.
● Éclairage d'affichage et d'étagère : Mettez en valeur vos produits en vitrine ou vos objets de collection à la maison, où le silence permet de focaliser l'attention sur les objets illuminés. Choisissez 24 V 12,5 A option permettant de minimiser potentiellement la chute de tension sur des séries d'étagères plus longues.
2. Flex LED néon vibrant : Parfaitement adapté pour alimenter les néons LED flexibles utilisés pour :
● Signalétique et logos intérieurs : Créez des visuels de marque ou des enseignes décoratives accrocheurs dans les réceptions, studios, bars ou restaurants, où le silence préserve l'atmosphère souhaitée. La puissance de 300 W répond parfaitement aux besoins énergétiques des installations lumineuses au néon flexible.
● Accents décoratifs et installations artistiques : Soulignez des éléments architecturaux ou créez des œuvres lumineuses uniques. L'alimentation stable (12 V/25 A ou 24 V/12,5 A) garantit une luminosité et des couleurs constantes.
3. Luminaires linéaires élégants : Une excellente source d'alimentation pour divers profils et barres LED linéaires trouvés dans :
● Éclairage de bureau moderne : Alimentation de luminaires linéaires encastrés ou montés en surface pour un éclairage général ou ponctuel dans des environnements de bureau calmes.
● Intégration architecturale : Alimenter des luminaires linéaires encastrés dans les murs, les plafonds ou les meubles pour une esthétique épurée et haut de gamme. 300 W La capacité permet d'alimenter plusieurs luminaires à partir d'une seule source silencieuse.
Autres luminaires LED décoratifs : Convient aux projets LED personnalisés, à certains types d'éclairage de chemin ou d'accentuation de style paysager intérieur et aux grands panneaux lumineux nécessitant une alimentation importante et fiable jusqu'à 300 W (12V/25A ou 24 V/12,5 A) sans ajouter de bruit de fonctionnement.
